В нашем сервисном центре, Вы сможете наточить дисковую пилу диаметром от 120 от 800 мм.

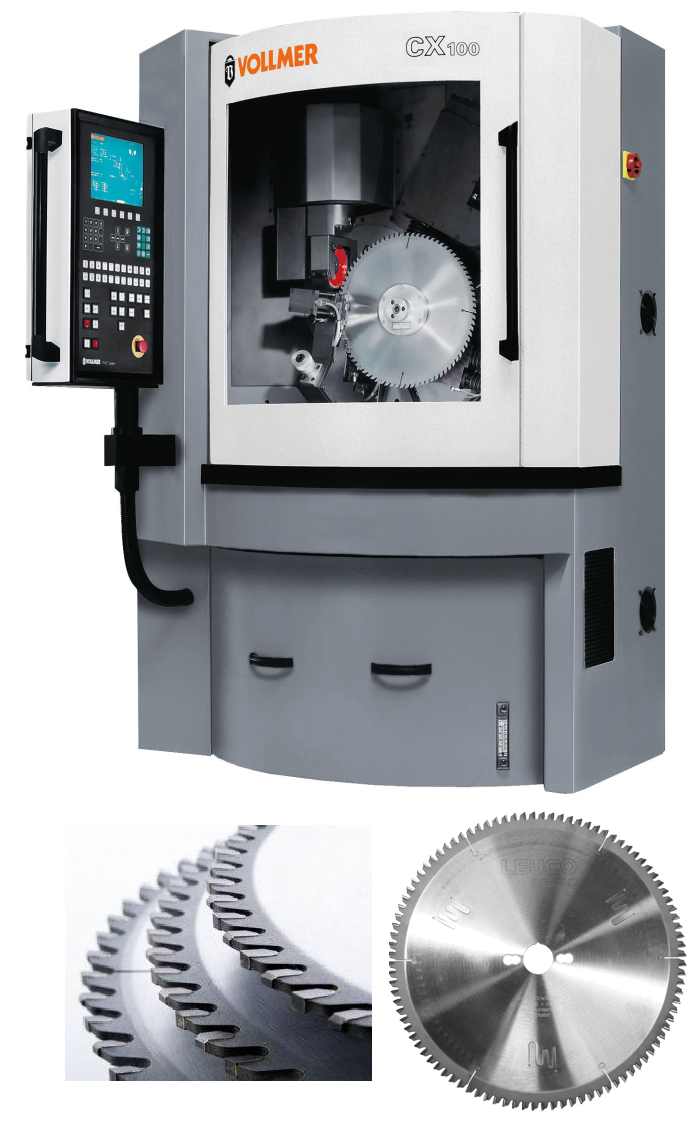

Дисковые пилы затачиваются на высокоточном германском оборудовании.



Дисковые пилы с твердосплавными зубьями состоят из полотна (диска), изготовленного из стали 9ХФ, 65Г, 50ХФА и пр., и твердосплавных пластин, выполняющих роль резцов.




Твердосплавный зуб имеет четыре рабочие плоскости - переднюю (А), заднюю (Б), и две вспомогательные боковые (В). Пересекаясь между собой, эти плоскости образуют режущие кромки - главную (1) и две вспомогательные (2 и 3).

Основные принципы заточки

Основной износ твердосплавного зуба происходит по его главной (верхней) режущей кромке. В процессе работы последняя скругляется до 0,1-0,3 мм. Из граней быстрее всего изнашивается передняя.

При распиловке массивных заготовок, быстрому износу подвергаются и боковые грани.

Не следует допускать чрезмерного затупления пилы. Радиус скругления режущей кромки не должен превышать 0,1-0,2 мм. Помимо того, что при работе сильно затупленной пилой резко падает производительность, на ее заточку уходит в несколько раз больше времени, чем на заточку пилы с нормальным затуплением. Степень затупления можно определить как по самим зубьям, так и по виду пропила, который они оставляют.

Правильная заточка дисковых пил заключается в том, чтобы одновременно с обеспечением должной остроты режущей кромки, обеспечить максимальное количество заточек, которое в оптимальном случае может достигать 25-30 раз. С этой целью твердосплавный зуб рекомендуется затачивать по передней и задней плоскостям. В сущности, зубья можно затачивать и по одной передней плоскости, но при этом количество возможных заточек оказывается почти в два раза меньше, чем при заточке по двум плоскостям. Рисунок внизу наглядно демонстрирует, почему это происходит.

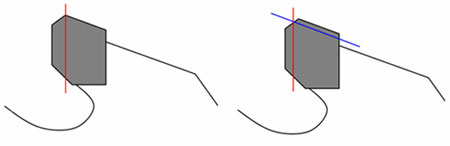

                                                                         Заточка зуба дисковой пилы по одной и двум плоскостям





       Контроль качества заточки

На заточенных зубьях должны отсутствовать трещины, сколы, видимые риски от шлифовального круга. Радиус скругления режущей кромки должен быть не более 0,015 мм. Визуально это можно определить как отсутствие бликов на режущей кромке.

ГОСТ 9769-79 устанавливает определенные значения допусков на параметры заточки. Торцевое биение вершин зубьев не должно превышать 0,2 мм (для пил диаметром до 400 мм), радиальное - 0,15 мм. Биение проверяется с помощью обычного стрелочного индикатора
