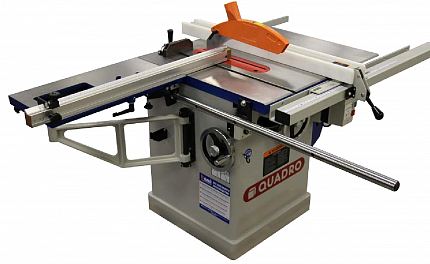

Круглопильный станок с торцовочной кареткой мод. Quadro-300C

НАЗНАЧЕНИЕ:

Предназначен для продольной, поперечной распиловки и распиловки под углом досок, брусков, мебельных щитов и прочих пиломатериалов. Оснащен литым чугунным столом, подвижной кареткой и механизмом наклона пильного узла под углом 0-45 градусов.

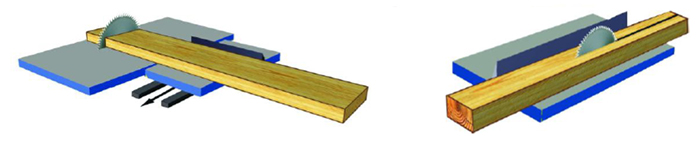

СХЕМА ОБРАБОТКИ:
ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется в столярно-строительном и мебельном производствах.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:


Каретка из шлифованного чугуна

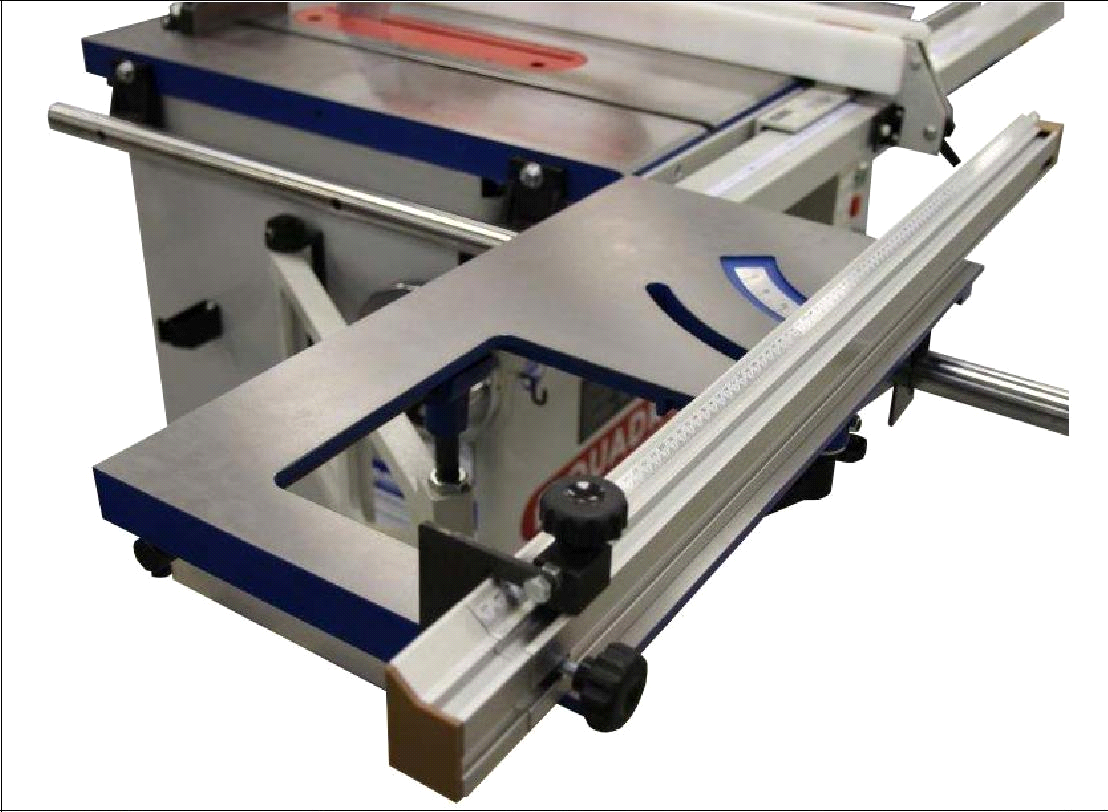

Направляющая на каретке оснащена миллиметровой шкалой и флажковым упором для удобства базирования заготовок

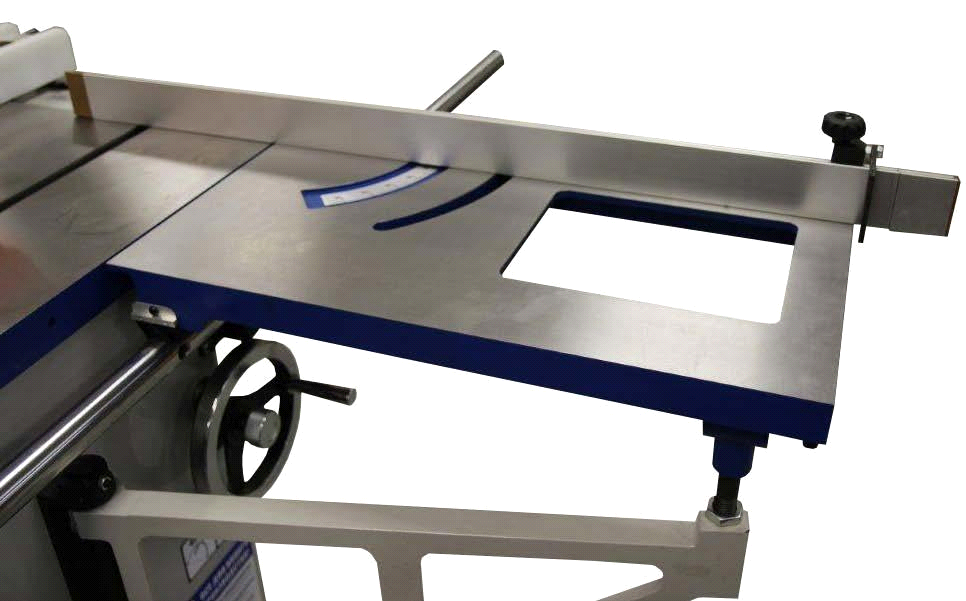

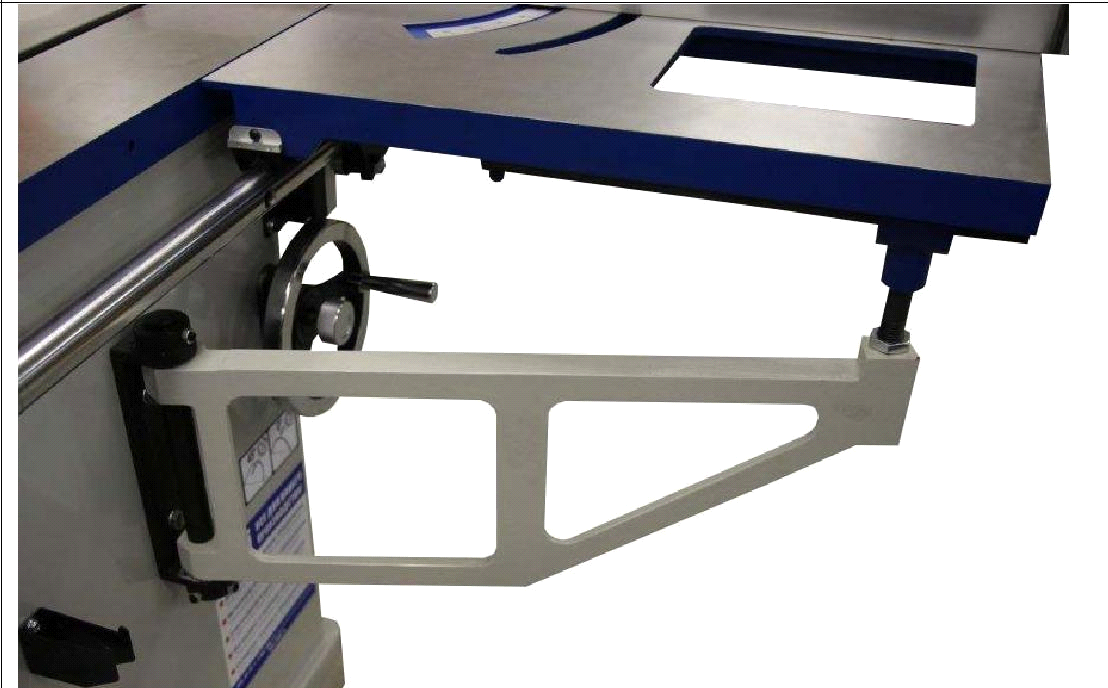

Каретка имеет опору для стабильного горизонтального положения

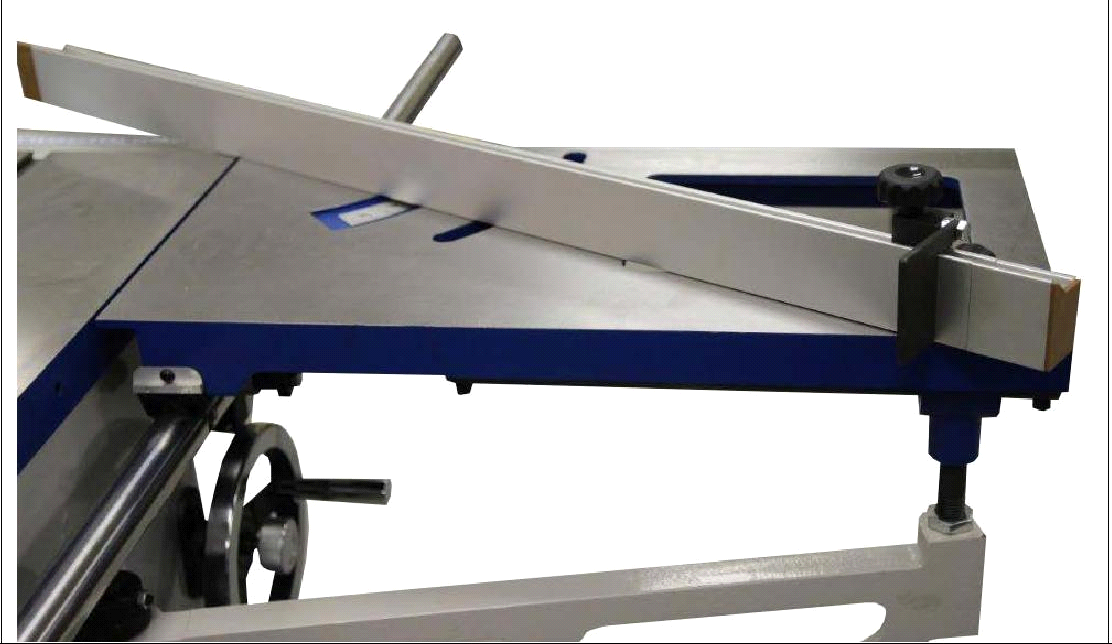

Направляющая на каретке имеет возможность поворота и угловую шкалу для определения необходимого угла

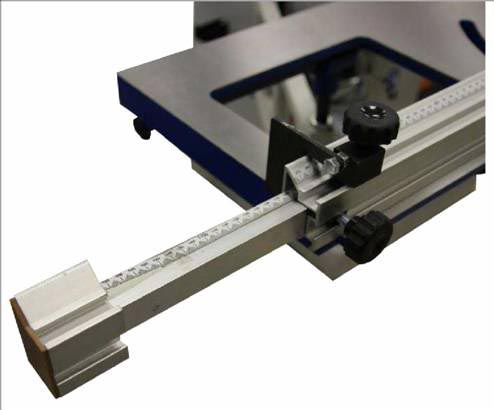

Телескопическое удлинение линейки на 1700 мм для базирования длинных заготовок

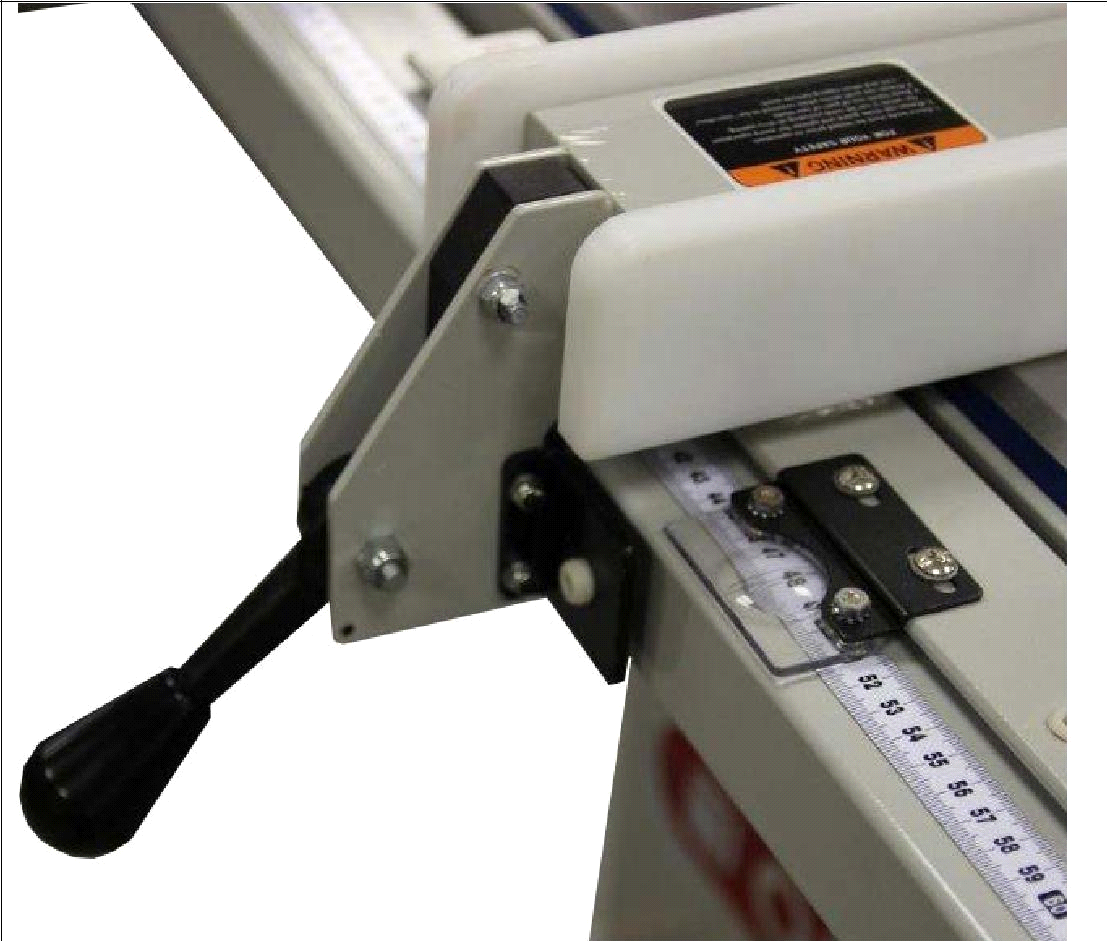

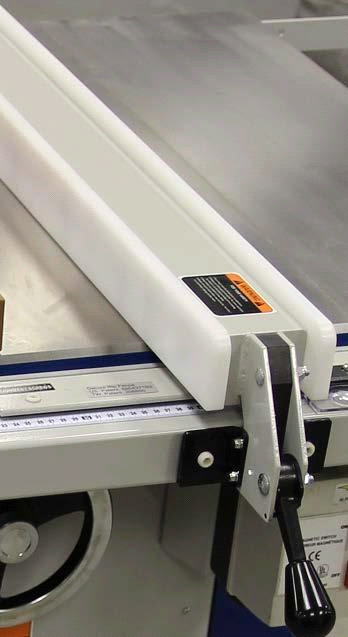

Параллельный упор на основном столе изготовлен из стали с эбонитовыми накладками для уменьшения трения заготовки
Фиксация параллельного упора с помощью удобного рычага. Настройка по миллиметровой шкале с лупой

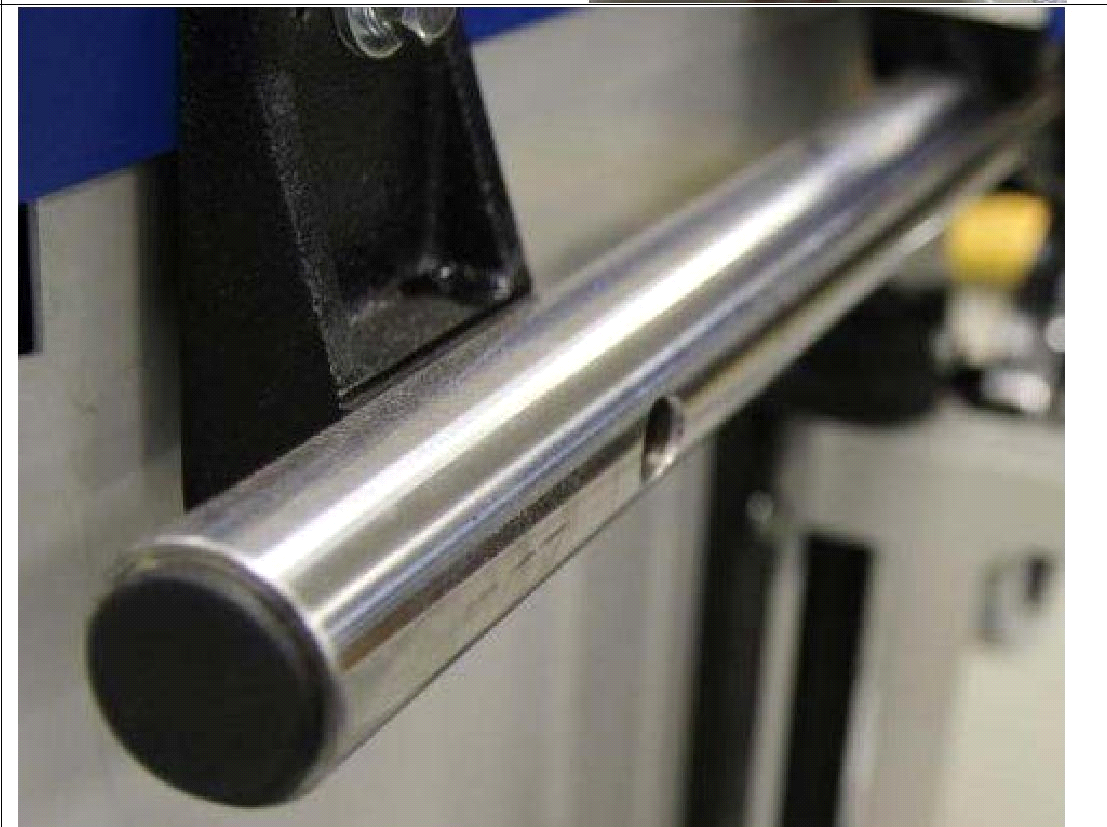

Каретка перемещается по массивной закаленной стальной направляющей диаметром 36 мм

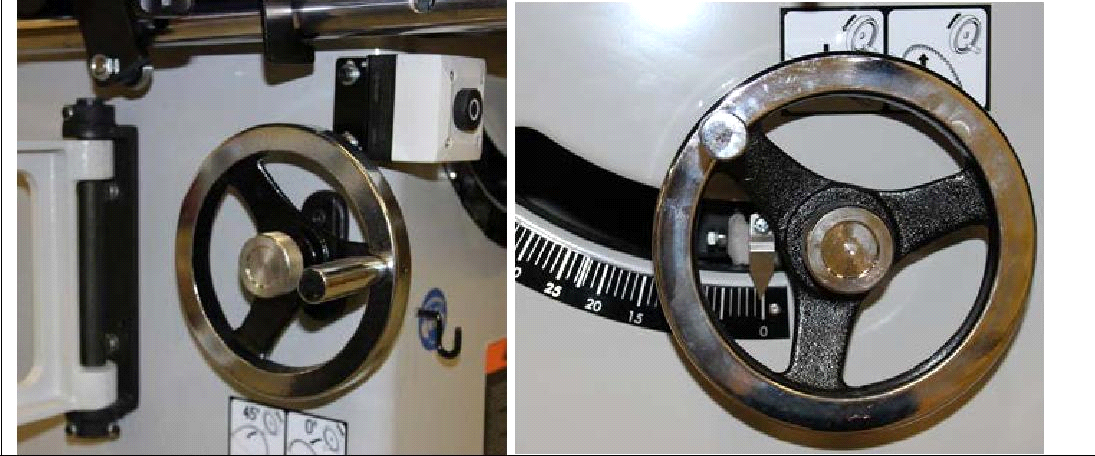

Регулировка высоты пилы и угла наклона с помощью удобных маховиков

 СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
Торцовочная каретка;
Инструкция по эксплуатации.
